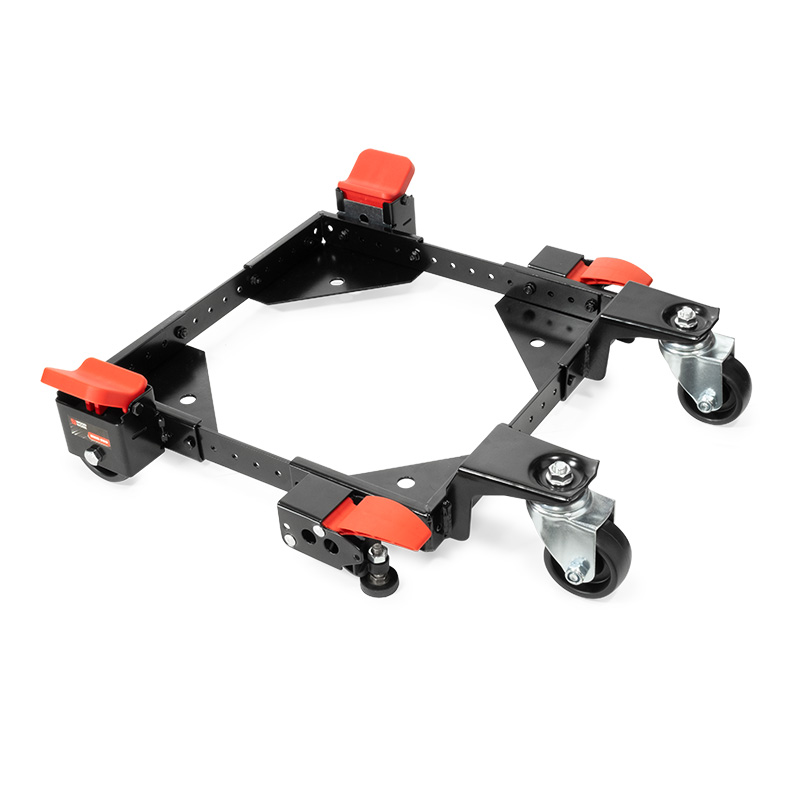

Передвижная регулируемая база MOB-350 Woodwork для станков до 300 кг
• устройство для транспортировки (тележка) представляет собой удобное приспособление, предназначенное для быстрого и легкого перемещения станков весом до 300 кг
• угловые части изготовлены из толстого гнутого листа, для обеспечения максимальной несущей способности и жесткости

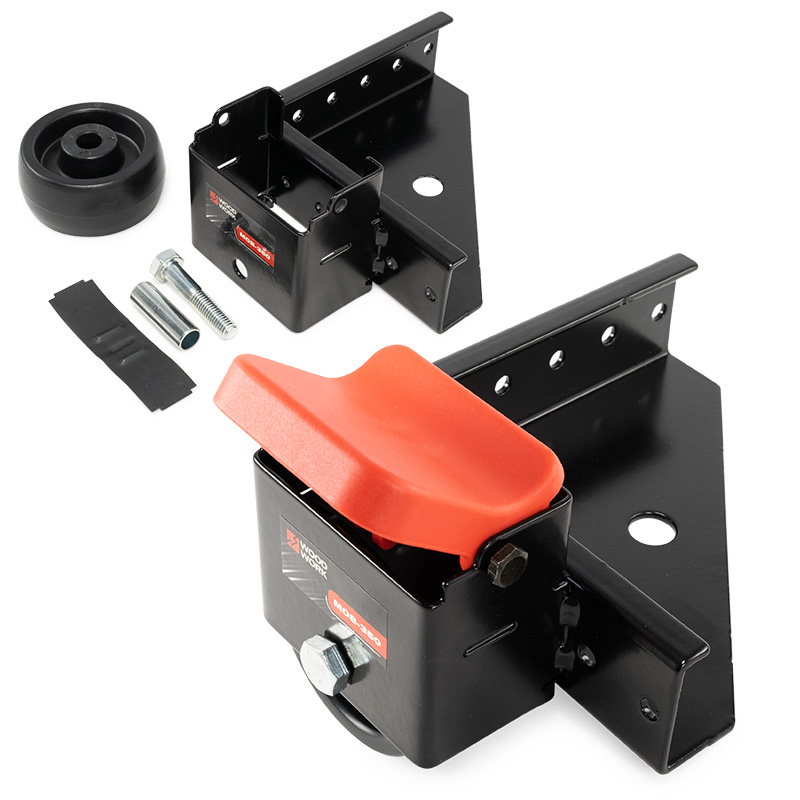

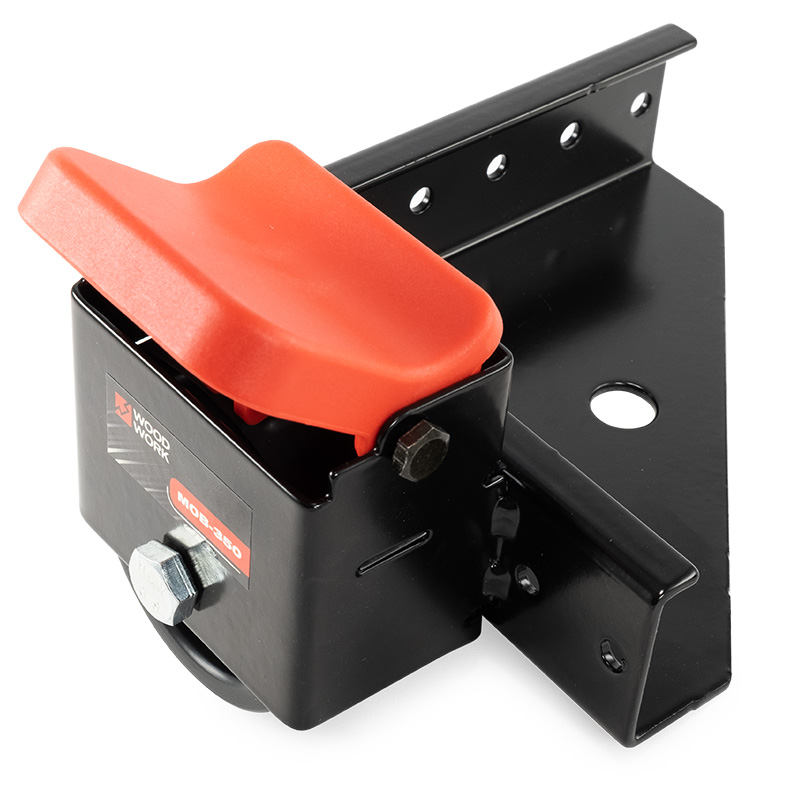

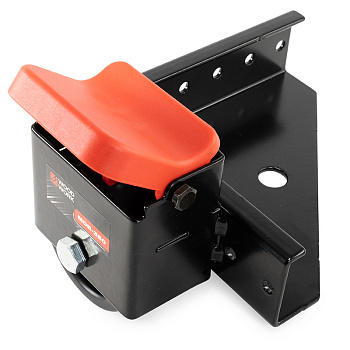

• две угловые части имеют колеса со стопорами для движения по прямой и две с колесами вращающимися на 360 ° для обеспечения поворота при перемещении станков

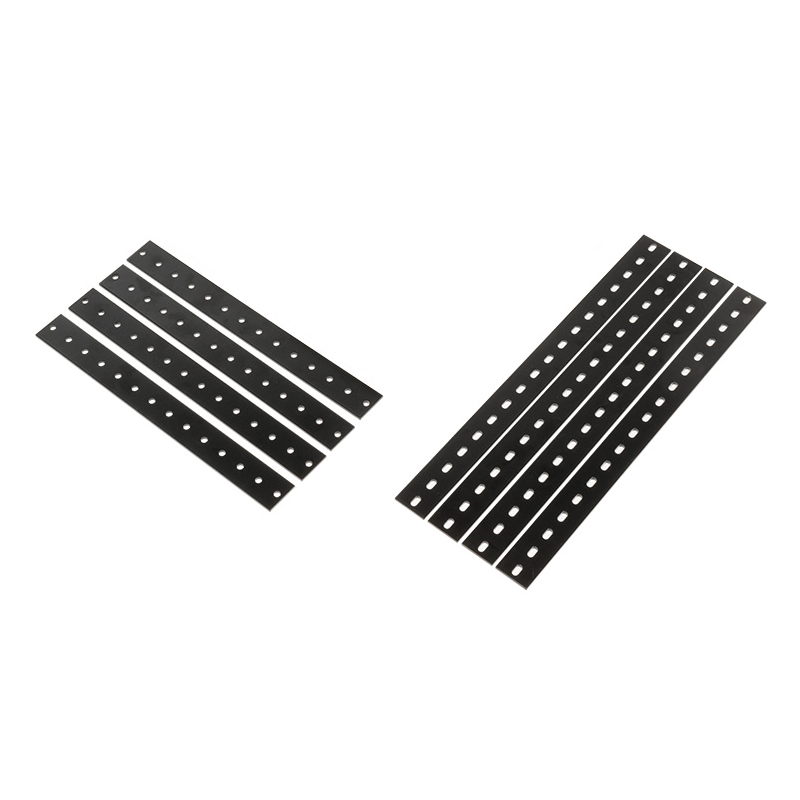

• соединяющие пластины имеют ряд отверстий для регулировки размера в зависимости от размера основания станка, тем самым позволяя регулировать площадь основания в зависимости от типа станка
• возможны различные варианты сборки в зависимости от размера основания станка и его положения в мастерской или цехе
• максимальные габариты основания станка 960x960 мм
• вес 9,6 кг
- бесплатно при заказе на сумму
свыше 5 000 р.
(при весе до 10 кг и сумме габаритов до 130 см)
- доставка курьером 400 руб.
при заказе на сумму менее 5 000 р.
(весом до 5 кг и сумме габаритов до 70 см)
- доставка в ПВЗ 300 руб.
при заказе на сумму менее 5 000 р.
(весом до 5 кг и сумме габаритов до 70 см)
по Московской области:
от 400 р. при доставке курьером
(весом до 5 кг и сумме габаритов до 70 см)
от 300 р. при доставке в ПВЗ
(весом до 5 кг и сумме габаритов до 70 см)
от 500 р. при доставке курьером
(весом до 5 кг и сумме габаритов до 70 см)
от 400 р. при доставке в ПВЗ
(весом до 5 кг и сумме габаритов до 70 см)
в Казахстан:
от 680 р. при доставке курьером
от 500 р. при доставке в ПВЗ
Подробнее о доставке
Товары серии
Передвижная регулируемая база для станков (до 300 кг)
Тележка для перемещения станков• нагрузка до 300 кг
• max габариты основания станка 960x960 мм
• вес 9,6 кг
Описание
Передвижная регулируемая база MOB-350 Woodwork для станков до 300 кг
Описание и краткие рекомендации по использованию.
Передвижная база MOB-350 предназначена для облегчения перемещения оборудования массой до 300 кг обеспечивает мобильность при перестановках или ремонте
мастерской.
При продолжительной работе оборудования в стационарном положении необходимо использовать дополнительные опоры (проставки, бобышки) под углами базы, поскольку колеса, в качестве основной опоры, не рассчитаны на длительную статическую нагрузку и вибрацию: это снижает устойчивость и может привести к поломке.
База сохраняет полную функциональность при перемещении. Статическая установка требует разгрузки колёс!

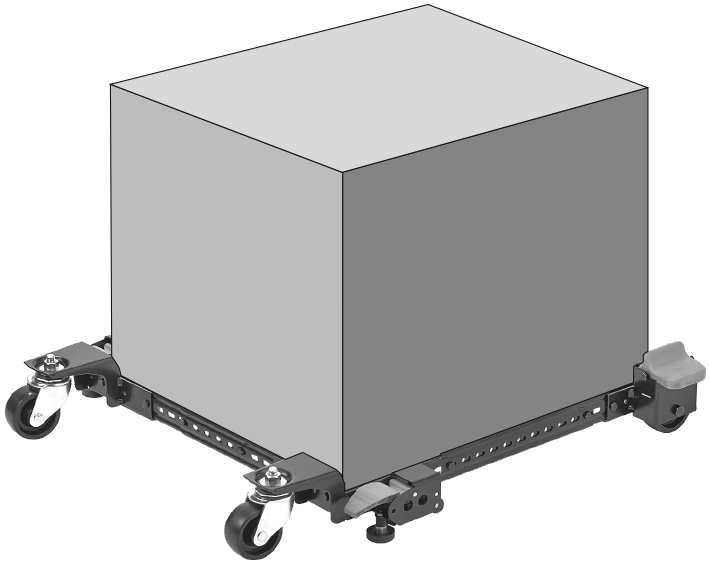

Рис. 1

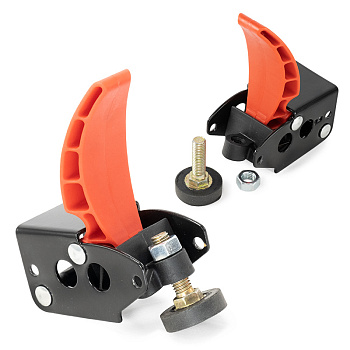

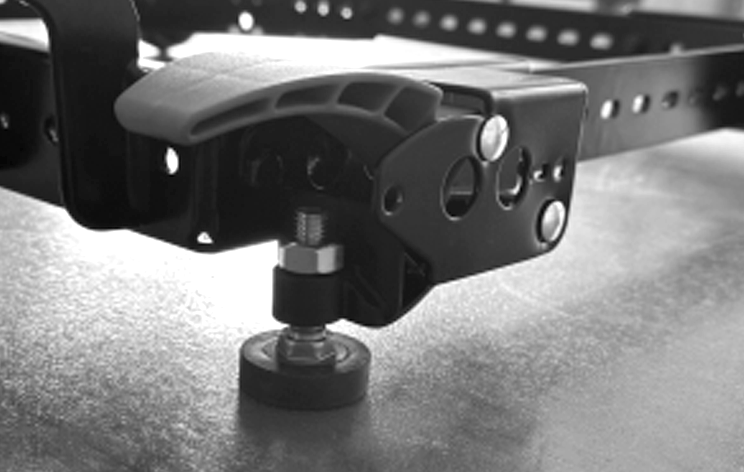

Правильная последовательность сборки показана на рис. 1: A - универсальные поворотные колеса, B - ведомые (неповоротные) колеса, C - опорные ножки должны быть установлены как показано на рис. 2.
Рис. 2

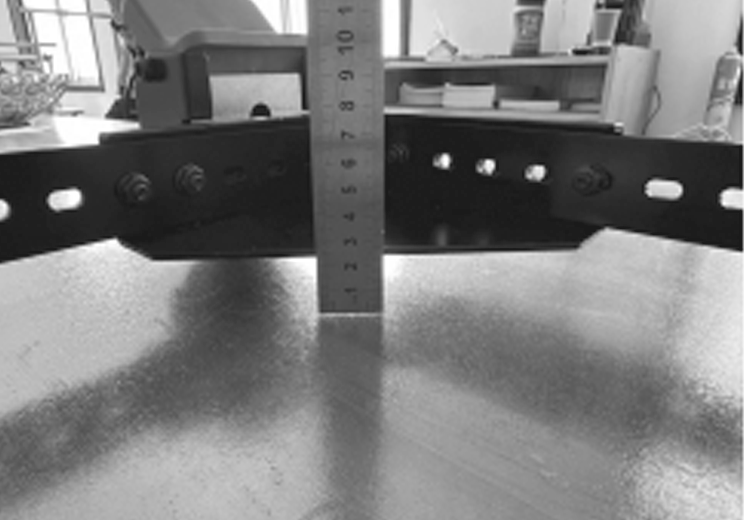

После сборки, в ненагруженном состоянии, высота от пола до основания со стороны поворотных (консольных) колёс будет на 5–10 мм выше, чем со стороны неповоротных колёс.
Это заложено конструктивно и обусловлено следующими причинами:
Податливость системы под нагрузкой
• Любая мобильная база под весом оборудования в 300 кг неизбежно получает упругие и остаточные деформации, т.к. абсолютно жёсткой конструкции не существует.
Консольная схема поворотных колёс

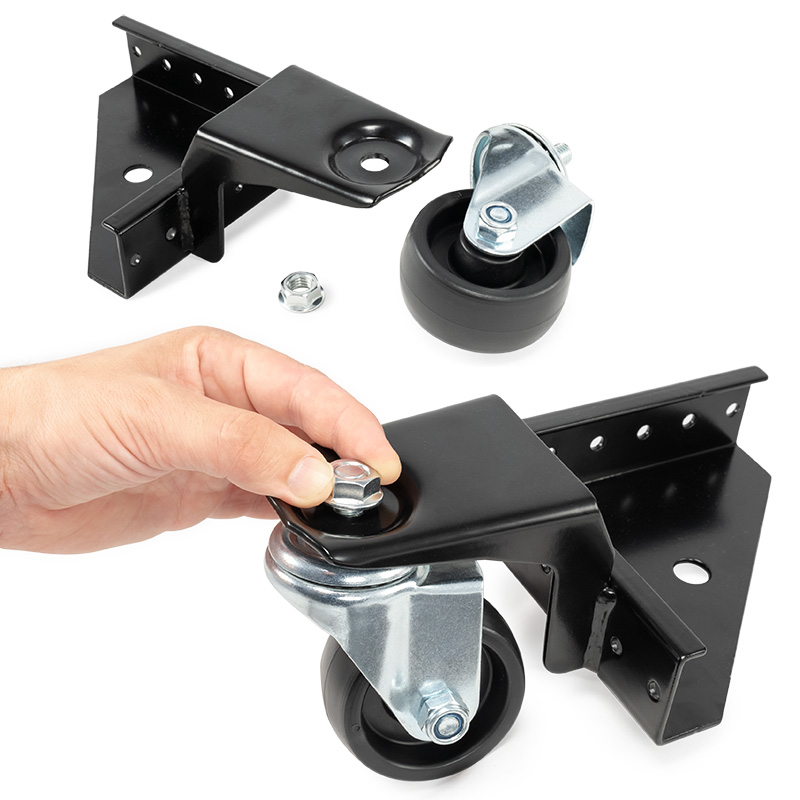

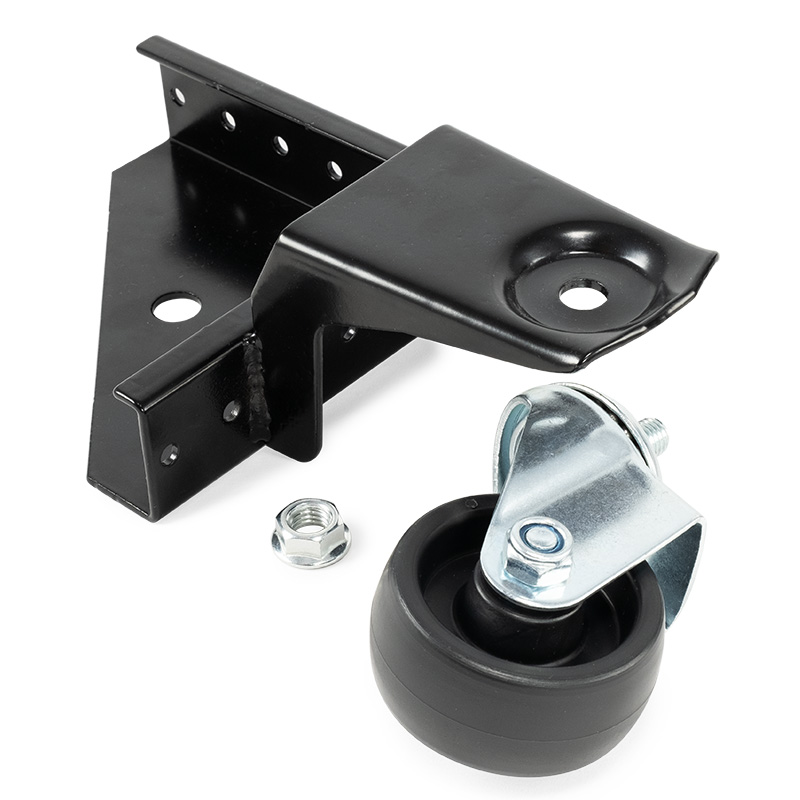

• Поворотные колёса крепятся на вынесенных кронштейнах. Такое крепление обеспечивает свободный угол поворота на 360°, но создаёт консольный изгиб.
Неравномерное распределение нагрузки
• В статике из-за выноса вперёд поворотные колёса изначально несут бóльшую нагрузку, чем неповоротные.
Компенсация прогиба
• Под действием веса станка консольные кронштейны поворотных колёс получают расчётный прогиб. Начальная разница высот введена специально, чтобы после деформации база встала в горизонтальную плоскость, а нагрузка на все четыре колеса выровнялась.
Важно!
База спроектирована в первую очередь для перемещения оборудования, а не для его стационарной эксплуатации в качестве фундамента который гарантирует идеальную горизонтальность. При длительной работе рекомендуется использовать дополнительные опоры и убирать их при необходимости переместить оборудование.
